Absauganlagen

Standard-Absauganlagen zur Mahlgut-Abförderung aus Schneidmühlen.

Folgende standardisierte Absauganlagen können wir Ihnen zu günstigem Preis anbieten.

Die Standard-Absauganlagen bestehen jeweils aus:

Materialfördergebläse mit Antriebsmotor sowie Wartungstüre mit Sicherheitsschalter
Zyklonabscheider mit Abluftsack bzw. Abluftsäcken
verbindende Förderrohrleitung vom Gebläse zum Zyklonabscheider
Aufnahmegestell für Zyklonabscheider ausgelegt zur Mahlgutabgabe in bauseitigen Big-Bag, bauseitige Behälter oder Mahlgutsäcke

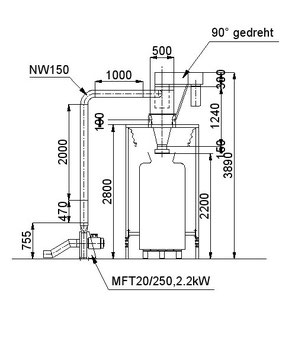

Standard-Absauganlage mit Gebläse Typ MFT 20/250

Absauganlage bestehend aus:

Gebläse Typ MFT 20/250 mit Antrieb 2,2 kW, Wartungstüre mit Endschalter (Schmersal), Anschlüsse saug- und druckseitig NW 150
Förderrohrleitung NW 150 (ca. 3500 mm + 1 Rohrbogen 90°)
1 Zyklonabscheider
1 Abluftkasten mit hängenden Abluftsäcken
1 Aufnahmegestell für Zyklonabscheider
1 Absackstutzen für Big-Bag
Lackierung RAL 7004, signalgrau
ohne Elektroschaltung, ohne Montage

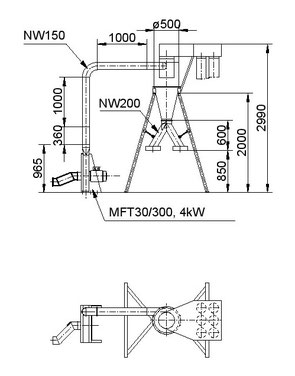

Standard-Absauganlage mit Gebläse Typ MFT 30/300

Absauganlage bestehend aus:

Gebläse Typ MFT 30/300 mit Antrieb 4,0 kW, Wartungstüre mit Endschalter (Schmersal), Anschlüsse saug- und druckseitig NW 150
Förderrohrleitung NW 150 (ca. 3000 mm + 1 Rohrbogen 90°)
1 Zyklonabscheider
1 Abluftkasten mit hängenden Abluftsäcken
1 Aufnahmegestell für Zyklonabscheider
1 Doppel-Absackstutzen
Lackierung RAL 7004, signalgrau
ohne Elektroschaltung, ohne Montage

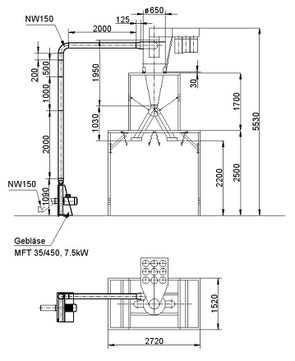

Standard-Absauganlage mit Gebläse Typ MFT 35/450

Absauganlage bestehend aus:

Gebläse Typ MFT 35/450 mit Antrieb 7,50 kW, Wartungstüre mit Endschalter (Schmersal), Anschlüsse saug- und druckseitig NW 150
Förderrohrleitung NW 150 (ca. 5500 mm + 1 Rohrbogen 90°)
1 Zyklonabscheider
1 Abluftkasten mit hängenden Abluftsäcken
1 Aufnahmegestell für Zyklonabscheider
1 Doppel-Auslauf für Big-Bags
Lackierung RAL 7004, signalgrau
ohne Elektroschaltung, ohne Montage

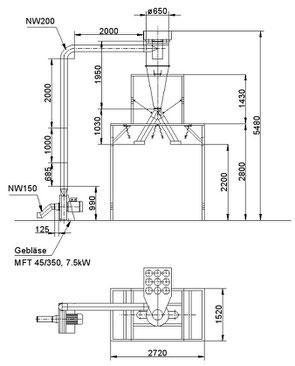

Standard-Absauganlage mit Gebläse Typ MFT 45/350

Absauganlage bestehend aus:

Gebläse Typ MFT 45/350 mit Antrieb 7,50 kW, Wartungstüre mit Endschalter (Schmersal), Anschlüsse saug- und druckseitig NW 200
Förderrohrleitung NW 200 (ca. 6000 mm + 1 Rohrbogen 90°)
1 Zyklonabscheider
1 Abluftkasten mit hängenden Abluftsäcken
1 Aufnahmegestell für Zyklonabscheider
1 Doppel-Auslauf für Big-Bags
Lackierung RAL 7004, signalgrau
ohne Elektroschaltung, ohne Montage

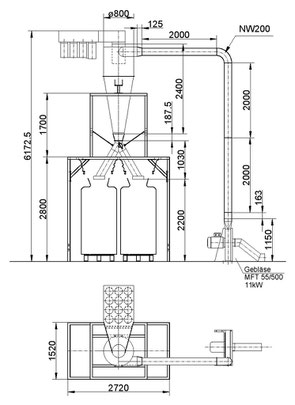

Standard-Absauganlage mit Gebläse Typ MFT 55/500

Absauganlage bestehend aus:

Gebläse Typ MFT 55/500 mit Antrieb 11 kW, Wartungstüre mit Endschalter (Schmersal), Anschlüsse saug- und druckseitig NW 200
Förderrohrleitung NW 200 (ca. 6000 mm + 1 Rohrbogen 90°)
1 Zyklonabscheider
1 Abluftkasten mit hängenden Abluftsäcken
1 Aufnahmegestell für Zyklonabscheider
1 Doppel-Auslauf für Big-Bags
Lackierung RAL 7004, signalgrau
ohne Elektroschaltung, ohne Montage

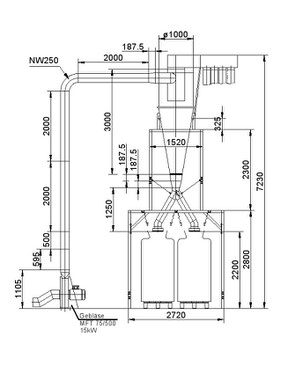

Standard-Absauganlage mit Gebläse Typ MFT 75/500

Absauganlage bestehend aus:

Gebläse Typ MFT 75/500 mit Antrieb 15 kW, Wartungstüre mit Endschalter (Schmersal), Anschlüsse saug- und druckseitig NW 250
Förderrohrleitung NW 250 (ca. 7000 mm + 1 Rohrbogen 90°)
1 Zyklonabscheider
1 Abluftkasten mit hängenden Abluftsäcken
1 Aufnahmegestell für Zyklonabscheider
1 Doppel-Auslauf für Big-Bags
Lackierung RAL 7004, signalgrau
ohne Elektroschaltung, ohne Montage
